MATERIAL:
-1 Regleta
-1 Portafusible y fusible
-1 Conmutador
-3 Pulsadores
-3 Portalámparas
-3 Bombillas
-1 Automático de escalera modelo T11 230V - 16 A
-Cable rígido de 1,5 mm
-Tornillos
-Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor
ESQUEMA:
DESARROLLO:

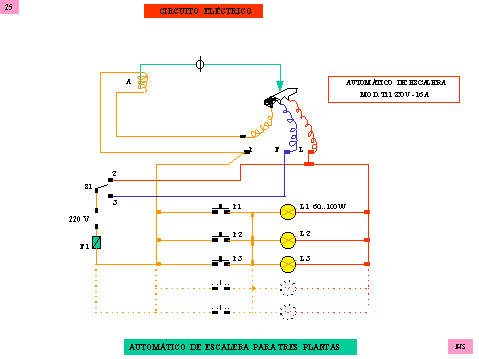

El esquema del circuito nos representa un automático de escalera para tres plantas. El circuito va protegido por un fusible.
Dispone el circuito de tres lámparas en paralelo, aplicándoles la tensión total a cada una de ellas. Al pretar cada uno de los pulsadores cerramos circuito a través del automático de escalera, manteniendo encendidas las lámparas durante un tiempo. El automático dispone de una ampolla de cristal con mercurio, el cual cierra circuito entre F y L.
