MATERIAL:

            -1 Regleta

            -1 Portafusible y fusible

            -1 Interruptor

            -3 Portalámparas

            -3 Bombillas

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor.

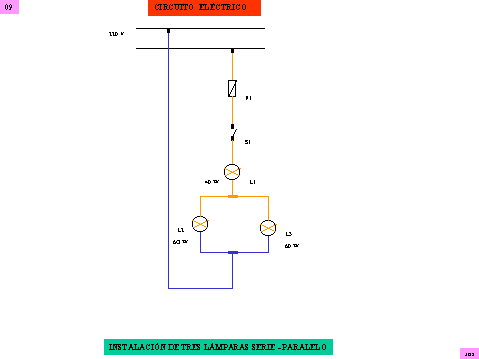

ESQUEMA:







DESARROLLO:

El esquema del circuito nos muestra el funcionamiento de tres lámparas serie-paralelo. Una en serie con otras dos en paralelo.

            El fusible nos protegerá el circuito de cualquier posible cortocircuito. El interruptor encenderá las tres lámparas las cuales lucirán, no olvides que las dos que están en paralelo lucirán menos porque a la vez están en serie con la primera. ¿Qué sucede si quitamos alguna de ellas?

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:
